品牌:KYD/科益達
型號:KLS系列
立式水力驅動吸式自清洗過濾器；

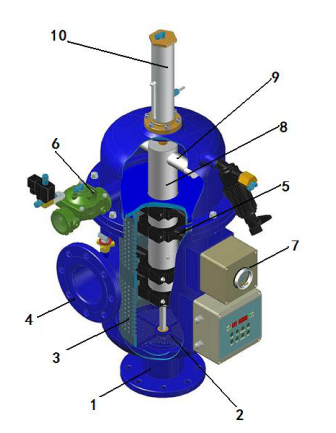

原理：
原水由進水口①進入過濾器，經粗濾網②較大的顆粒雜質,進入精濾網③,過濾后凈水由出水口④流出。此過程中，原水中的雜質不斷在濾網表面積累。致使過濾器出、入口間形成了一個壓差△P,當此壓差△P達到壓差控制器⑦預設值時。自動清洗功能啟動，排污閥⑥開啟，在過濾器內壓力與對大氣的排污口間的壓差作用下，濾網表面的雜質經吸咀⑤、集污軸⑧、水力馬達⑨由排污閥排出。在此過程中，由于水力馬達、集污軸、液壓活塞⑩的共同作用使得吸咀在精濾網表面做螺旋掃描，將整個濾網表面雜質清洗干凈。清洗結束，排污閥關閉。在液壓活塞的作用下，集污器回到起始位置。一個清洗周期結束。
結構特點：
1、過濾效率高：獨特濾網結構大大增加了濾網的有效過濾面積，從而提高了過濾器的過濾效率，因此設備體積更小，結構更緊湊。
2、智能控制:PLC控制，自動反沖洗濾網，自動排污，無需人員值守。
3、連續供水:反沖洗系統供水無須間斷，反洗耗水量小。
4、使用方便，根據現場要求有多種結構形式可供選擇，可滿足現場安裝、操作、維護方便的要求。
5、過濾精度準確：過濾精度可在30微米～3000微米選擇。
6、運行成本低：自動控制，節省人力；結構緊湊，節省空間投資；操作、維護方便節省節省運行成本。
用途：
?。?、工業：鋼鐵、電力、化工、紡織、制藥、造紙、汽車、制糖等循環冷卻水等。
２、市政：生活用水、熱力供暖、地源熱泵、、污水處理等。
?。?、灌溉：農業、園林、綠地、高爾夫球場等。
?。?、其他:中水回用、海水淡化、海水養殖、船舶壓載水等。

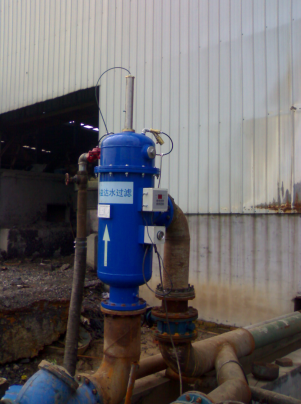

實物應用1：

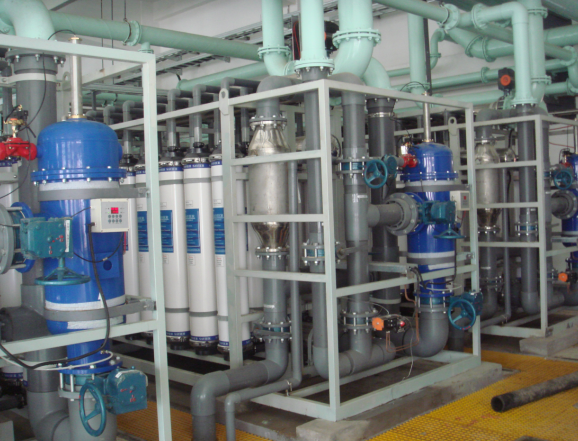

實物應用2：

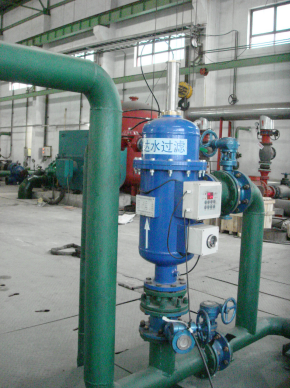

實物應用3：

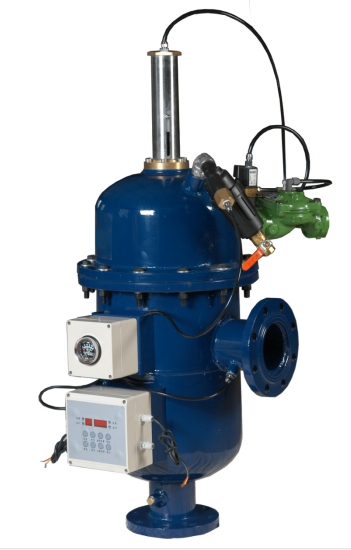

樣式：
立式水力驅動
單臺流量：15～200m3/h
最小工作壓力：0.2MPa
最大工作壓力：1.0MPa、1.6MPa、2.5MPa
最高工作水溫:65℃
過濾精度范圍:30～3000微米
濾網清潔時的壓力損失:不大于0.01MPa
清洗濾網所需水量：80～120升（最小工作壓力時）
自清洗時間：8～15秒
控制方式：PLC智能控制，壓差、時間、手動、故障報警。
電源要求：交流220V，50Hz,50W
安裝形式：立式安裝。也可根據現場情況水平、豎直或傾斜安裝。

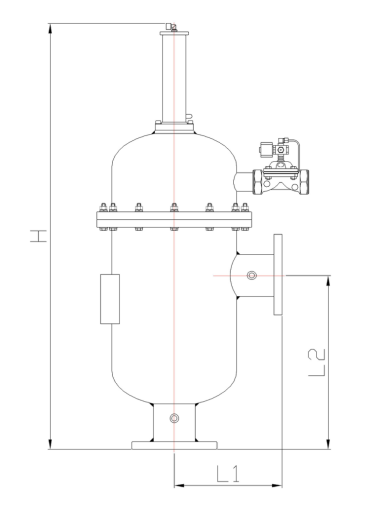

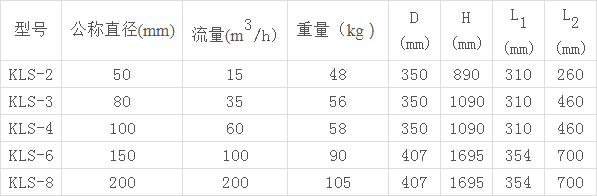

外形尺寸參數

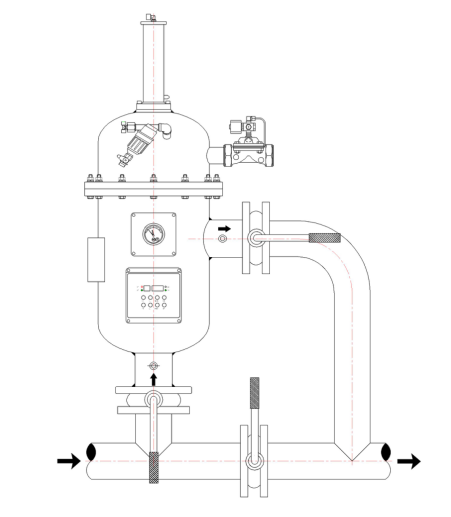

KLS型安裝示意圖：
①②③蝶閥(或閘閥)④逆止閥需用戶自備。
